Günümüzde detaylı tasarım yazılımları (Tekla Structures, SDS/2, Aveva BOCAD, Autodesk Graitec) mühendislerce yaygın olarak kullanılmaktadır. Tasarımcılar 3D model üzerinden hazır makrolar yardımı ile kısa zamanda oldukça kaliteli projeler hazırlayabilmektedir. Bu 3D yapı modelinden 2 boyutlu plan, görünüş, en kesit gibi çizimler elde edilebilmektedir.

Çelik yapı projenin onay aşaması sonrasında çelik yapı imalatçısının eline geçen 3D modelden, tekil ve montaj parçalarının teknik resimlerinin yanı sıra DSTV-NC standardına göre CNC makinalar ile üretime imkan veren dosyalar elde edilebilir. Bu 3D model özellikle imalatı oldukça zahmetli kurtağızlı boruları kesen lazer boru kesme makinalarına ve profil oyma robotlarına 3D geometri bilgisini (IFC/IGES/STEP) aktararak oldukça kaliteli üretime imkan tanır. CNC makinaların birbiri ile iletişim kurduğu otomatik sistemler FICEP, Voortman gibi profillerin fabrika içinde hareketini, kesim ve delim işlemlerini, kesilen levhaların stoklanmasını ve kaynakçı robotlar ile birleştirmesini yapabilmektedir. Bu otomasyon sistemleri yapay zeka ile donatılmış olup, çok daha az kişi ile inanılmaz kalitede işleri tamamlayabilmektedir. Bu sistemler endüstri 4.0'ın çelik yapılara uyarlanmış halidir.

3D yapı modeli ile CNC makina ve robotların çalıştığı sistemlerin arasına, süreç takip yazılımları ve robotların eğitilmesi için kullanılan yazılımlar girmektedir. Yurt dışında çelik yapının imalatına başlandıktan sonra projede değişiklik yapmak istisnai bir durum iken Türkiye'de çok sık karşılaşılmaktadır. Projedeki revizyonları biz IFC ve NC dosyalarını kullanıp bilgisayar ortamında eklenen, çıkarılan ve değişen parçaları tespit etmeyi planlarken onlar bu işi manuel yapmaktadırlar.Ayrıca internet sitelerini inceleyip kullanıcıları ile görüştüğümüz yabancı yazılımların, Türkiye'de sadece optimizasyon ve makinalara kesim bilgisini aktaran modülleri kullanılabilmektedir.

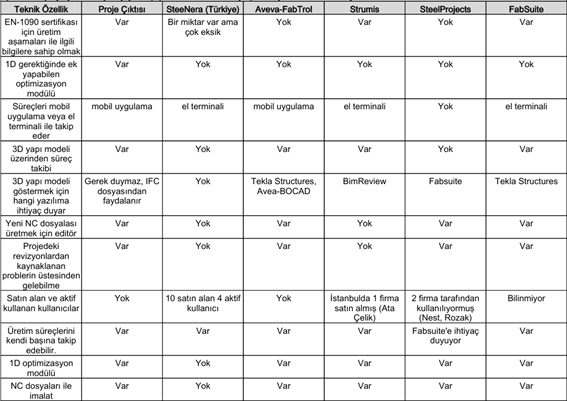

Yerli yazılım SteeNera'nın ise 3D yapı modeli ile herhangi bir ilişkisi yoktur. Geliştirilmesine ön ayak olan firmaların özel isteklerine göre şekillenmiştir. EN-1090 denetimleri için yetersizdir. Optimizasyon algoritmaları bulunmadığı için çalışanlar el ile profilleri yerleştirmeye çalışmaktadır. Yerli veya yabancı rakiplerde imalat için gerekli süreler tahmin edilirken yapıya ait bilgilerin kullanımı yerine tecrübeye göre, kullanılan çelik ağırlığı dikkate alınmaktadır. Bizim NC dosyalarındaki kaynaklanan parçaların izlerini kullanma fikrimiz, görüştüğümüz tüm imalatçı firmalarca müthiş bir yaklaşım olarak değerlendirilmiştir. Kesim sırasında ve/veya daha önceki projelerden kalan kalıntıları kullanmaya izin veren 1D kesim planı hazırlama algoritmamız çok beğenilmiştir. Bu algoritmayı yabancı yazılımlara satmak veya onlara entegre olabilecek bir küçük yazılım geliştirmek tercih edilmemiştir. Bunun yerine yabancı yazılımlarda bulunmayan birçok yeni özellik eklenip Türkiye ve dünyada onlar ile kolayca rekabet edebilecek bir ürün haline gelmiştir.
