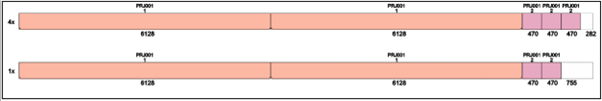

Diğer yazılımlarda olmayan ve Türkiye’de çok sıklık ile yapılan “kaynaklı veya civatalı ek” konusudur. Çelik profillerin kesimleri planlanırken zayiatı azaltmak için 1D kesim optimizasyon algoritmaları kullanılır. Standart, rakip yazılımların kullandığı optimizasyon algoritmaları kullanıldığında aynı parçalar 12000 mm içinde yerleştirildiğinde toplamda 10 adet 12000mm

stok kullanılıp bir adet 4966 ve 8 adet 5932 mm parça artarken,

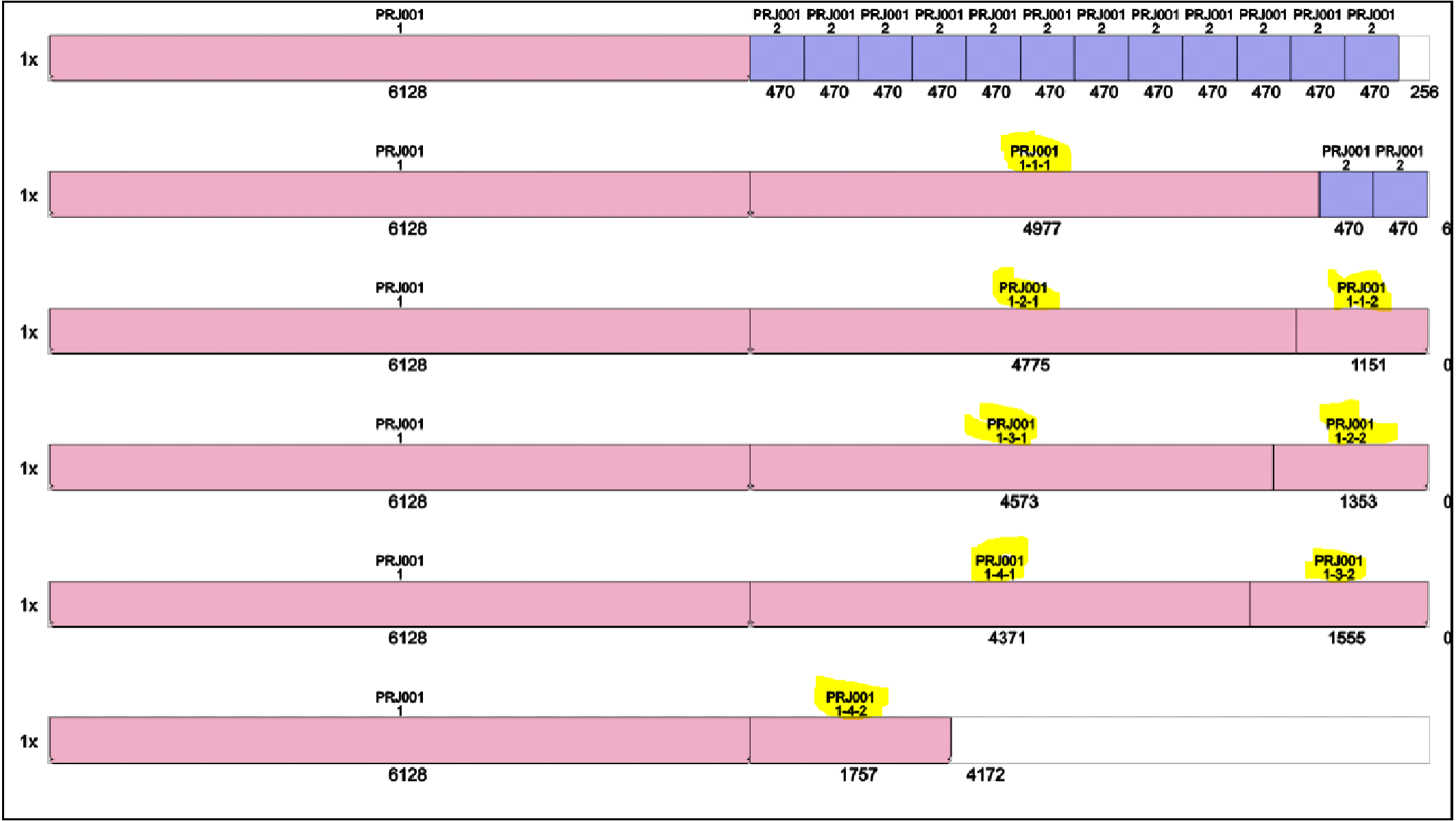

Dünyada sadece bizde olan Ekli 1D kesim algoritması kullandığımızda aynı parçaların kesim planı toplan 6 adet 12000 mm stok ve 4 adet ek yaparak mümkün olmaktadır.


Bu durum nedeni ile Türkiye’deki çelik yapı imalatı yapan fabrikalar daha az kalıntı parça istediklerinden kesim planlarını elle hazırlamaktadır. Yapan kişinin becerisi ve bir miktar şansı varsa ek yerleri cıvata deliklerine gelmemektedir. Fakat ek yerini her zaman kontrol etmek mümkün olmamaktadır.





Ek yerlerini Mergen’de kontrol edebilmek için IFC dosyasından elde edilen 3D model kullanılmaktadır.

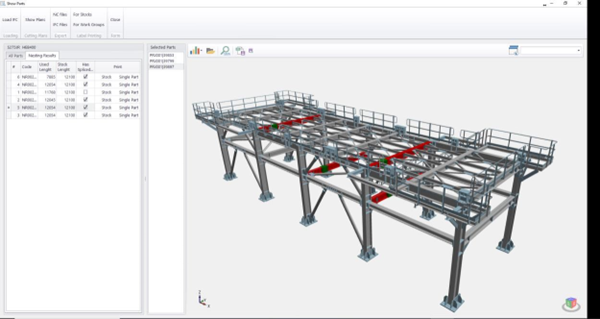

Yukarıda Mergen’den alınmış ekli parçaları gösteren ekran görüntüsü verilmiştir. Kırmızı renkli çubuklarda ekler vardır.

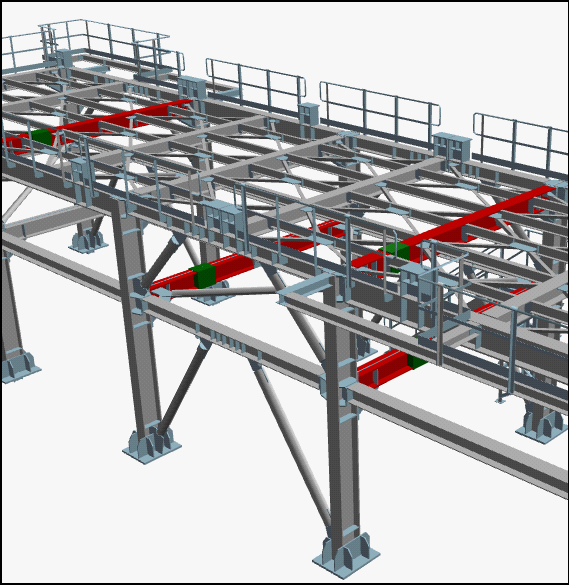

Aşağıda daha detaylı olarak verilen çizimde eklerin yeri yeşil renki dikdörgen prizmalar ile kullanıcıya gösterilmektedir. Ek yerleri belirlenirken CNC profil kesme makinalarının kullanacağı DSTV-NC dosyalarının içeriği okunmuş, cıvata delik bilgisine ulaşılarak yasaklı bölgeler tesbit edilmiştir. Bizim ek yapabilen kesim algoritmamız bu bilgiyi kullanarak ek yerine karar vermektedir.








Rakip yabancı yazılımları kullanıldığı yabancı ülkelerde özellikle Almanya’da eksiz kesim planının sebep olduğu fazladan ihtiyaç duyulan stok miktarını azaltmak için özel boy stok sipariş etmek en mantıklı çözüm olarak görülmektedir. Haddehanenin üretim planına girmek ve bekleme süresinin katlanılır olması halinde ve siparişin 100 ton üzerinde olması halinde bu yöntem bir çözüm olmaktadır.Bu ihtiyacı karşılayabilmek için en uygun stok boyunu bulan modüller eklenmiştir

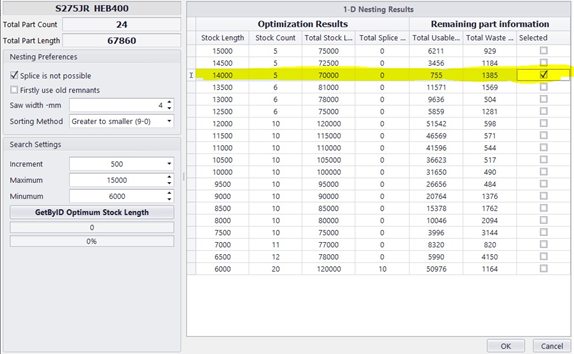

Yukarıdaki kullanıcı arayüzü ile 6000 mm ile 15000 mm arasında ek yapmanın mümkün olmadığı stok boyları için araştırma yapılmış ve en uygun seçeneğin 14000 mm olduğuna karar verilmiştir.
