Fabrikaya bir iş, çelik bina yaptırmak isteyen müşterinin fiyat teklifi istemesi ile başlar. Bu kullanıcı müşteri ile toplantı yapar ve ondan BIM yazılımları ile hazırlanmış projenin IFC ve DSTV-NC dosyalarını alıp sisteme yükler. Bu aşamada yüklediği projenin ilk revizyonudur.


Proje imalat aşamasına geçmeden veya imalat başladıktan sonra en çok sorun yaşanan, takibi ve etkileri işleri karıştıran revizyonları takip etmek yazılımın önemli özellikleri arasında bulunmaktadır.


Projenin IFC dosyasını ve DSTV-NC dosyaları okunarak tekil ve montaj parçalarına ait bilgilere ulaşılır.

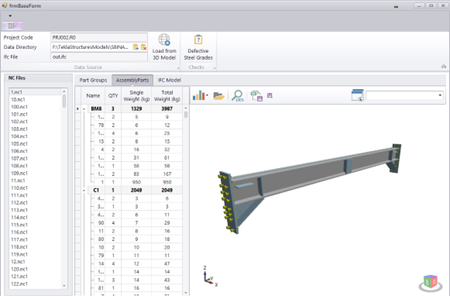

Montaj parçaları için yapının ana modeli kullanarak elde edilir. Hangi tekil parçalardan oluştuğu ve cıvata setleri ile ilgili bilgilere ulaşılır.

Projenin hazırlandığı BIM yazılımında, projeyi hazırlayanın dikkatsizliği nedeni ile çelik kaliteleri çoğu tekil parça için yanlıştır. Bu depolarda var olan ve sipariş edilecek eksik malzeme için tutarsızlık oluşturmaktadır. Yukarıdaki form ile düzeltilir. Bu aşamada projeyi yapan kişinin görüşünü almak gereklidir.

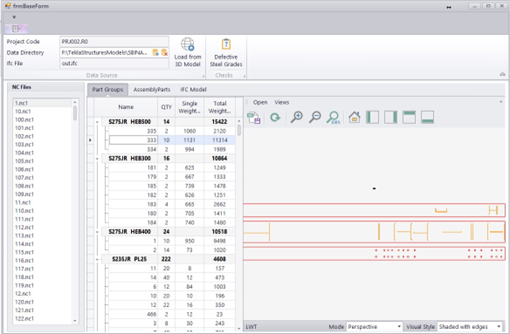

Tekil parçaların adetleri ve çelik kaliteleri aşağıdaki formda gösterilmiştir. Sağdaki çizim ekranında CNC makinalar ile çelik profil/levhaları işlemek için kullanılan DSTV-NC dosyasından elde edilen çizim verilmiştir. Bu özellik ileriki bölümlerde anlatılacak kesim planı yaparken ek yerlerinin karar verilmesinde çok işe yaramaktadır.

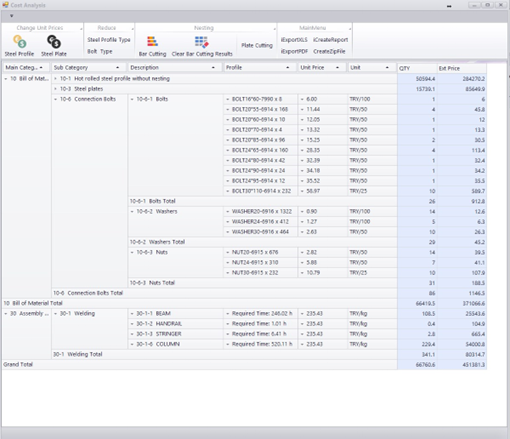

Bu kullanıcının temel amacı maliyet analizi yapıp teklif hazırlamaktır. Bu amaçla aşağıdaki form hazırlanmıştır.

Mergen, IFC ve DSTV-NC dosyalarından elde ettiği bilgileri kullanarak dakikalar için projede ihtiyaç duyulan çelik profil/levha, cıvata,somun,pul gibi malzeme miktarını ve kaynak işçilik maliyetini hesaplar. Çelik profillerin yüzey alanları bilindiği için projenin koruyucu boya bilgisinin girilmesi halinde gerekli boya miktarını da hesaplayabilmektedir.


Proje için fiyat teklifinin müşteri tarafından uygun bulunup sözleşmesinin yapılması ile imalat süreci başlar. Bunun için yukarıdaki revizyonların gösterildiği pencerede revizyon durumunun “Released” olarak değiştirilmelidir. Böylece artık revizyon imalattaki projeye dönüşecektir. Bundan sonra gelen revizyonlar bu projede yapılan değişikliklerdir.
